Концентрический дроссельный клапан

Концентрический поворотный затвор LYV® производится по самым высоким стандартам, что подтверждается нашей приверженностью качеству и совершенству. Мы используем передовые производственные процессы и строгий контроль качества, чтобы гарантировать, что каждый клапан соответствует отраслевым стандартам или превосходит их. Наши клапаны отличаются исключительным качеством и превосходят аналогичную продукцию в отрасли по долговечности, производительности и надежности.

Отправить запрос

Введение продукта

LYV® — профессиональный поставщик концентрических дроссельных заслонок в Китае. Благодаря 30-летнему профессиональному производственному опыту, опирающемуся на передовую обработку с ЧПУ и строгий контроль качества, компания гарантирует, что клапаны соответствуют высоким отраслевым стандартам с точки зрения долговечности, надежности уплотнения и эффективности доставки. Наши дроссельные заслонки тщательно изготовлены, и мы придерживаемся строгих производственных стандартов. Наш отдел продаж стремится предоставлять персонализированные услуги. Мы подберем решения для концентрических дроссельных заслонок в соответствии с вашими конкретными требованиями и предполагаемыми применениями.

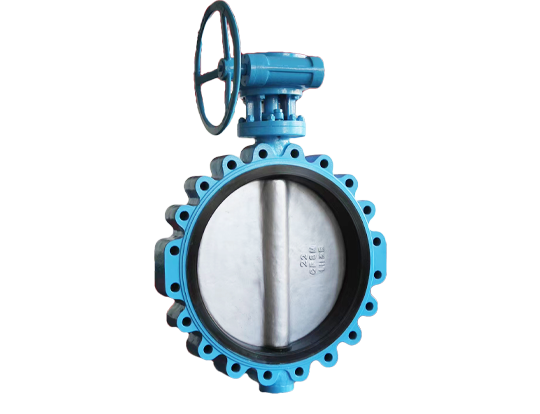

Этот концентрический дроссельный клапан с фланцевым концом имеет классическую центрально-симметричную конструкцию. Благодаря концентрической конструкции штока клапана и дроссельной заслонки достигается быстрое открытие и закрытие, а также стабильное закрытие. Седло клапана изготовлено из высокоэффективного эластичного материала, который образует плотное экструзионное уплотнение при закрытии дроссельной заслонки, обеспечивая нулевую утечку при нормальных условиях температуры и давления. Конструкция проста, а сопротивление потоку чрезвычайно низкое, что делает его особенно подходящим для водоподготовки, систем отопления, вентиляции и кондиционирования и общепромышленных трубопроводных систем.

Технические характеристики

Диапазон размеров:

НПС 2”-48”; Ду50-Ду1200

Номинальное давление:

150-600 фунтов; ПН6-ПН64

Диапазон температур:

-69℃~825℃(зависит от конструкции и материала)

Концевые соединения:

Фланец; Сварной шов; вафля; Луг-вафля

Материалы корпуса:

ASTM A216 ВКБ/ВКК; ASTM A352 LCB/LCC; АСТМ А351 CF8/CF8M/CF3/CF3M; АСТМ А890 4А/5А/6А;

Материалы диска:

ASTM A216 ВКБ/ВКК; ASTM A352 LCB/LCC; АСТМ А351 CF8/CF8M/CF3/CF3M; АСТМ А890 4А/5А/6А;

Уплотнительный материал:

ВИТОН/НБР/ЭПДМ

Материалы сиденья:

Интеграл; Наплавка 304/316/STL.

Материалы стержня:

АСТМ А182 Ф6А; АСТМ А182 Ф304/Ф316/Ф304Л/Ф316Л; 17-4ФН;

Стандарт проектирования и производства:

API 609

Стандарт очного общения:

ЭН558-1

Стандарт торцевого соединения:

АСМЭ Б16.4

Стандарт испытаний и проверок:

API 598

Функции

■ Компактный размер и легкий вес

■ Простота обслуживания

■ Экономичность

■ Гибкое управление

Что такое концентрический дроссельный клапан:

Поворотный клапан — это тип четвертьоборотного клапана, который управляет потоком воды путем поворота рычага или ротора наверху клапана. Наиболее часто используемым типом является концентрический дроссельный клапан, также известный как дроссельный клапан с нулевым смещением, в котором и шток, и диск расположены в центре корпуса клапана. Он использует вращающийся диск для управления потоком носителя, что приводит к меньшему сопротивлению из-за тонкости диска.

Как это работает (герметизация):

Концентрический дроссельный клапан работает путем регулировки угла открытия диска клапана для управления потоком среды. Когда диск параллелен пути потока, среда может беспрепятственно проходить через него, а клапан полностью открыт. Когда диск перпендикулярен пути потока, он полностью блокирует поток, и клапан полностью закрывается. Вращая шток клапана, можно изменять угол наклона диска, тем самым регулируя скорость потока. В закрытом положении край диска плотно прижимается к уплотнительному кольцу на внутренней стенке корпуса клапана. Упругое отклонение уплотнительного кольца создает уплотнение, предотвращающее утечку среды.

Почему стоит выбрать клапаны LYV®️:

Мы производим концентрические дроссельные заслонки фланцевого типа более 30 лет. Мастерская занимает площадь 13000 квадратных метров и располагает более чем 50 современными станками с ЧПУ. Наши инженеры и производственная команда позаботятся о том, чтобы ваш заказ был доставлен качественно и в кратчайшие сроки. Мы также заботимся о доставке клапанов. Концентрический дроссельный клапан обертывается пузырьковыми пакетами или бумагой, чтобы не повредить краску. Мы также закрепили клапан фанерной палкой после того, как поместили клапан в коробку. Фанерный корпус будет окрашен необходимой маркировкой, чтобы гарантировать, что клапан не будет поврежден во время транспортировки.

В чем разница между концентрическим и эксцентричным дроссельным клапаном:

Сравнительный размер	Концентрический дроссельный клапан (центральный дроссельный клапан)	Эксцентриковый дисковый затвор (одинарный/двойной/тройной эксцентрик)
Основная структура	Центры штока, диска и корпуса клапана совмещены.	Центр штока смещен относительно центра диска и/или корпуса клапана.
Принцип уплотнения	Уплотнение сжатия/царапания: опирается на диск, деформирующий седло; постоянное трение во время работы.	Уплотнение вне седла/без трения: диск быстро отделяется от седла при открытии и сжимается только при закрытии; минимальное трение.
Износ и срок службы	Сильное трение приводит к более быстрому износу и сокращению срока службы.	Значительное снижение трения приводит к меньшему износу и значительному увеличению срока службы.
Подходящие приложения	Низкое давление, температура окружающей среды, общие требования к уплотнению (например, очистка воды).	Более широкий диапазон. Двойной эксцентрик: средняя температура и давление. Тройной эксцентрик: высокая температура, высокое давление, критическое уплотнение (например, ключевые трубопроводы в нефтегазовой, химической промышленности).
Уплотнительные материалы	Преимущественно мягкие уплотнения (резина, ПТФЭ), ограниченные по температуре.	Более широкий выбор. Двойной/тройной эксцентрик может использовать металлические жесткие уплотнения, устойчивые к высоким температурам.
Рабочий крутящий момент	Более высокий пусковой момент; эксплуатация относительно более требовательна.	Меньший рабочий крутящий момент; более легкая и легкая работа.
