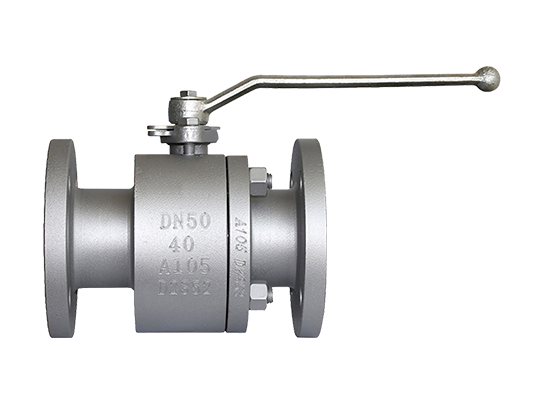

Плавающий шаровой клапан

Отправить запрос

Введение
Техническая спецификация
Фото
Цены

Внедрение продукции

Плавающие шаровые краны LYV® тщательно разработаны для обеспечения превосходного качества и производительности. Наши строгие производственные процессы и меры контроля качества приводят к созданию продуктов, которые затмевают аналогичные предложения в отрасли. Эти краны с плавающим шаром соответствуют множеству международных стандартов, таких как API-6A, API-6D, ASME-B16.34 и ISO-17292. Кроме того, они получили сертификат пожарной безопасности API-6FA, что делает их пригодными для применений, требующих пожарной безопасности. Плавающие шаровые краны LYV® оснащены высококачественными уплотнениями, позволяющими им надежно работать в средах с высоким давлением и высокой температурой. Мы предлагаем ряд вариантов уплотнений для удовлетворения разнообразных эксплуатационных требований. Пожалуйста, свяжитесь с нашим специализированным отделом продаж, чтобы обсудить ваши конкретные потребности, и мы подберем решение с плавающим шаровым краном, которое будет отвечать вашим уникальным требованиям.

Технические характеристики

Диапазон размеров:

НПС 1/2”-10”; Ду15-Ду250

Номинальное давление:

150-1500 фунтов; PN20-PN260

Диапазон температур:

-46℃～121℃(зависит от конструкции и материал）

Концевые соединения:

Фланец;.

Материалы корпуса:

ASTM A216 ВКБ/ВКК; АСТМ А352 ДЦБ/LCC;

ASTM A351 CF8M ASTM A105; АСТМ А182 Ф316

Материалы сиденья:

ПТФЭ/РПТФЭ/ФПМ/ПЭЭК; 304/316+СТЛ/ИНКОНЕЛЬ

Материалы мяча:

АСТМ А182 Ф304/Ф316

Материалы стержня:

АСТМ А182 Ф304/Ф316

Проектирование и производство Стандарт:

API 6D

Стандарт очного общения:

АСМЭ Б16.10/ЭН558-1

Стандарт торцевого соединения:

АСМЭ Б16.5/АСМЕ Б16.25

Тестирование и проверка Стандарт:

API 598

Функции

■ Доступно мягкое или металлическое сиденье.

■ Оснащен запорным устройством для предотвращения случайного срабатывания клапана.

■ RF,RTJ, поверхность подключения

■ Простая конструкция, компактный размер и легкая конструкция.

■ Противовыбросовая конструкция штока предотвращает выдувание штока из-за ненормального повышения внутреннего давления, что позволяет избежать несчастных случаев.

■ Пожаробезопасный и антистатический дизайн.

■ Полнопроходная конструкция клапана позволяет легко чистить трубопровод скребками, имеет низкое гидравлическое сопротивление и высокую пропускную способность.

■ Конструкция с низким рабочим крутящим моментом

Что такое плавающий клапан:

Плавающий шаровой кран – это клапан, в котором шар не удерживается на месте цапфой. При нормальной работе шар будет слегка смещаться вниз по течению. Это приводит к тому, что посадочный механизм сжимается под прижимающимся к нему шаром. Кроме того, в некоторых типах, в случае некоторой силы, вызывающей рассеивание механизма седла (например, сильного тепла от пожара снаружи клапана), шар будет плавать до самого металлического корпуса, который предназначен для уплотнения шара, обеспечивая несколько отказоустойчивая конструкция.

Как это работает (герметизация):

Плавающий шаровой кран является распространенным типом шарового крана. Принцип его работы заключается в том, что сам шар не контактирует напрямую с корпусом клапана, а уплотняется седлами клапана. Когда клапан открыт, шар может свободно плавать под действием потока среды, уменьшая трение между шаром и седлами клапана. Поскольку шар может свободно плавать, седла клапана должны иметь определенный зазор, и такая конструктивная конструкция обеспечивает превосходные герметичные характеристики плавающего шарового клапана.

Почему стоит выбрать клапаны LYV®️:

Мы производим шаровые краны более 30 лет. Мастерская занимает площадь 13000 квадратных метров и располагает более чем 50 современными станками с ЧПУ. Наши инженеры и производственная команда позаботятся о том, чтобы ваш заказ был доставлен качественно и в кратчайшие сроки. Мы также заботимся о доставке клапанов. Клапаны будут обернуты пузырьковыми пакетами или бумагой, чтобы не повредить краску. Мы также зафиксировали клапан фанерной палкой после того, как поместили клапан в коробку. Фанерный корпус будет окрашен необходимой маркировкой, чтобы гарантировать, что клапан не будет поврежден во время транспортировки.

Основные внешние и присоединительные размеры

Дата		Редакция							Заполнено	Проверено	Опубликовать
2024-03 апреля		Первая проблема							Откровенный	Ли	Откровенный

НПС	DN	L	D	Д1	Д2	f	b	Z-Fd	H	W	Вес (кг)
НПС	DN	L	D	Д1	Д2	f	b	Z-Fd	H	W	Вес (кг)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-Ф22	270	300	42.5
-	200	400	340	295	268	-	26	12-Ф22	330	350	70
-	250	450	405	355	320	-	30	12-Ф26	450	400	157
Ру25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-Ф22	253	280	15.7
-	125	325	270	220	188	-	26	8-Ф26	275	300	32.5
-	150	350	300	250	218	-	28	8-Ф26	286	300	42.5
-	200	400	360	310	278	-	30	12-Ф26	340	350	70
-	250	450	425	370	335	-	32	12-Ф30	470	400	157
Ру40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-Ф22	253	280	-
-	125	325	270	220	188	-	26	8-Ф26	275	300	-
-	150	350	300	250	218	-	28	8-Ф26	286	300	-
-	200	400	375	320	285	-	34	12-Ф30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150 фунтов
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300 фунтов
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22.5	711	400	98
600 фунтов
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75

Даже техническое описание было проверено нашей командой инженеров. Однако не исключены непредвиденные ошибки при ручном вводе. Этот лист не может быть использован в качестве исполняемого документа. Для технической поддержки, пожалуйста, пришлите нам свои спецификации по электронной почте. Наши инженеры нарисуют чертежи по вашим требованиям.
