Почему клапан ворот не подходит для дроссельного потока

На протяжении более двух десятилетий в мире технологий я узнал, что лучшие решения приходят из -за использования инструментов точно так же, как они были разработаны. Вы не будете использовать отвертку, чтобы забить гвоздь, правильный тот же принцип глубоко верен в системы промышленных жидкостей. Одним из наиболее распространенных заблуждений, с которыми я столкнулся, от этажей растений до инженерных дискуссий, является использованиеКлапан воротДля контроля скорости потока. Сегодня я хочу опираться на свой опыт и подробно объяснить, почему эта практика не просто неэффективна, но может быть вредной для всей вашей системы.

Какова основная цель дизайна клапана затвора

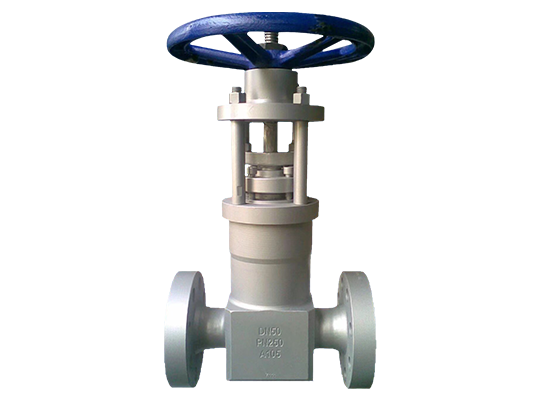

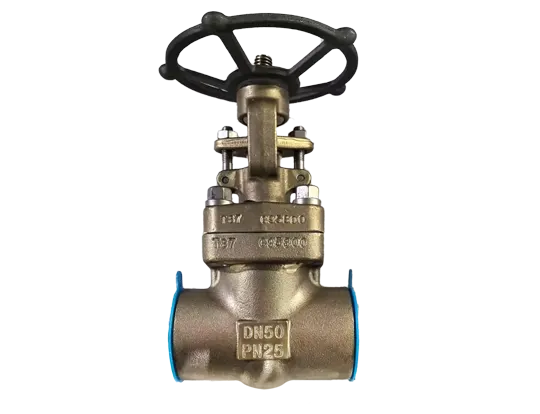

A Клапан воротэто шедевр простоты и грубой силы. Его название говорит о себе: он функционирует как ворота в стене. Основным компонентом представляет собой плоские, клинообразные или параллельные затворы, которые перпендикулярно перпендикулярно в путь потока и из него. Когда маховое колесо поворачивается, чтобы открыть клапан, ворота полностью поднимаются, создавая беспрепятственное, полное отверстие. Это означает, что путь потока такой же широкий, как сама труба, что приводит к минимальному падению давления при полном открытии. И наоборот, при закрытии ворота крепко сидит против корпуса клапана, обеспечивая плотное отключение.

Намерение дизайна бинарно:Полностью открытыйилиполностью закрытПолем Он предназначен для изоляции, а не для модуляции. Думайте об этом как о включении/выключении для вашего трубопровода. Теперь давайте сопоставим это с тем, что происходит, когда мы пытаемся использовать его для работы, для которой она не была создана.

Что происходит, когда вы используете клапан ворот для дросселирования

Когда вы оставляетеКлапан воротВ частично открытом положении, чтобы уменьшить поток, вы приглашаете множество проблем. Особенности дизайна, которые делают его превосходным для изоляции, становятся его ахиллесовой каблукой в ​​приложениях дросселирования.

1. Быстрое сиденье и эрозия диска:Ворота и сиденья (поверхности, с которыми он запечатывает), предназначены для полного контакта только в полностью закрытом положении. В частично открытом состоянии высокоскоростный поток проходит только через узкий зазор между воротами и сиденьями. Это создает высокоскоростную турбулентную струю, которая непрерывно взрывает поверхности сидения. Это разрушает материал - будь то металл или устойчивый материал - наносящий преждевременный сбой и неспособность клапана плотно запечатывать при необходимости.

2. Вибрация и кавитация:Турбулентный поток, вызванный частично открытыми воротами, может привести к серьезной вибрации. Это не только повреждает сам клапан, но и может передавать вредные вибрации по всей системе трубопроводов. Кроме того, если падение давления является значительным, это может вызвать кавитацию - образование и взрыв пузырьков пара - которые буквально отбрасывают в металлические компоненты с огромной силой.

3. Ущерб стебля и привода:Стебель, который соединяет маховик с воротами, находится под огромным боковым напряжением в частично открытом положении из -за несбалансированных сил протекающей жидкости. Это может привести к изгибе STEM, раздражению (форме износа) и преждевременному сбою упаковки, вызывая утечки. Если клапан автоматизирован, привод будет бороться с этими силами, что приведет к сбою моторного выгорания или сбоя пневматической системы.

Чтобы выразить это просто, используяКлапан воротДля дросселирования - верный способ сократить свою жизнь, поставить под угрозу безопасность вашей системы и увеличить затраты на техническое обслуживание. Это классический случай неправильного инструмента для работы.

Как клапан Gate Lyv® обеспечивает долгосрочную надежность в службах изоляции

ВLyv®, мы информируем наши клапаны с четким пониманием их предполагаемого применения. Наша изоляцияЗатворысозданы для идеального выполнения одной работы: обеспечение пузырькового уплотнения в закрытом положении и минимальное сопротивление потоку в открытом положении. Мы достигаем этого с помощью точного производства и превосходных материалов, которые выдерживают испытание временем, даже в самых суровых условиях. Когда вы используетеLyv®Клапан воротСтрого для входа/выключения вы инвестируете в десятилетия надежного обслуживания без технического обслуживания.

Чтобы помочь вам принять обоснованное решение, давайте сравним ключевые параметры клапана, предназначенного для изоляции по сравнению с параметрами, предназначенным для дросселирования.

Ключевые параметры для выбора клапана

Эта таблица подчеркивает основные различия в дизайне. Но что это значит с точки зрения жестких чисел и спецификаций для вашей системы? В следующей таблице описывается критический дизайн и материальные соображения для нашихКлапаны Lyv® GateЧтобы они удовлетворяли ваши потребности в изоляции.

Спецификации промышленного клапана промышленного клапана Lyv® Premium (образец)

ВОЛАПАНСКИЙ FAQ общие вопросы

За эти годы я задавал бесчисленные вопросы. Вот некоторые из самых частых, отвечаемых в подробности.

Каково основное преимущество клапана затвора над шариковым клапаном

В то время как шариковые клапаны отлично подходят для быстрого режима, хорошо продуманнаяКлапан воротКак те изLyv®Часто обеспечивает более надежное уплотнение для высокотемпературных применений высокого давления, особенно в больших размерах труб. Параллельные или клинообразные затворы обеспечивают большую площадь герметичной поверхности, которая может лучше обрабатывать тепловое расширение и обеспечить более утяжеющее закрытие в требовательных услугах в течение длительного периода.

Можно ли установить клапан затвора в любом направлении

Это критический вопрос. Вообще большинствоКлапан воротДизайн является двунаправленным. Тем не менее, для оптимальной производительности и простоты работы рекомендуется установить клапан с помощью STEM в вертикальном положении. Это особенно важно дляLyv®Клапаны с внешним винтом и конструкцией и ярко -яли (OS & Y), где резьбы ствола хранятся за пределами пути потока, предотвращая коррозию и обеспечивая плавную работу. Всегда обращайтесь к руководству по установке производителя, который дляLyv®Клапаны предоставляют четкие, пошаговые инструкции.

Как часто следует поддерживать клапан затвора, если он используется правильно

При использовании строго в качестве изоляционного клапана (либо полностью открытого, либо полностью закрытого),Клапан GATE LYV®требует минимального обслуживания. Мы рекомендуем периодическую эксплуатационную проверку, как правило, ежегодно, которая включает в себя езду на велосипеде с полностью открытым для полностью закрытого и обратного. Это помогает гарантировать, что стебель и места остаются свободными от мусора и коррозии. Упаковка может потребоваться случайная регулировка, если обнаружена утечка. НашLyv®Клапаны создаются для долговечности, но регулярные проверки являются ключом к максимизации срока службы, которые могут легко простираться до 20 или более лет с надлежащей уходом.

Какой правильный клапан использовать для потока дросселя

Если вам нужно контролировать скорость потока, вы должны смотреть на клапаны, специально предназначенные для этой цели. Наиболее распространенным и эффективным выбором являетсяГлобус клапанПолем Его конструкция оснащена заглушением и расположением сидений, которое позволяет точно управлять потоком с минимальным повреждением компонентов. Другие отличные варианты включают клапаны бабочек для больших линий или управляющих клапанов со специализированными отделками и приводами для полностью автоматизированных процессов. Команда вLyv®Также предлагает ряд этих клапанов, специфичных для дросселей, спроектированных с такой же приверженностью качеству и долговечности. Выбор правильного клапана не только обеспечивает эффективность процесса, но и защищает ваши капитальные инвестиции.

Готовы указать правильный клапан для вашей системы

Понимание отдельных ролей разных клапанов является основой безопасной, эффективной и экономически эффективной работы. ИспользованиеКлапан воротИбо дросселирование - это дорогостоящая ошибка, но она полностью можно избежать. Выбирая правильный инструмент для работы - надежныйКлапан GATE LYV®для надежной изоляции или точностиLyv®управляющий клапан для точной дросселирования - вы обеспечиваете целостность и долговечность ваших жидких систем.

Не оставляйте свой выбор клапана. Пусть наши опытные инженеры помогут вам сделать идеальный выбор.

Связаться с намиСегодня для бесплатной консультации и позвольте LYV® стать вашим партнером в области надежности инженерии.Мы поможем вам проанализировать ваше приложение и рекомендовать идеальное решение клапана.
