Что такое шаровой кран с цапфой и почему он важен для промышленного регулирования потока?

Шаровые краны на цапфеиграют решающую роль в современных промышленных системах управления потоками, особенно в трубопроводах высокого давления, большого диаметра и на больших расстояниях. По сравнению с кранами с плавающим шаром этот тип клапана обеспечивает превосходную стабильность, уменьшенный рабочий момент и повышенную надежность уплотнения. Поскольку такие отрасли, как нефтегазовая, нефтехимическая переработка, производство СПГ и электроэнергетика, продолжают требовать более высоких стандартов безопасности и эффективности, понимание конструкции, производительности и логики выбора шаровых кранов, установленных на цапфе, становится все более важным.

Краткое содержание статьи

В этом подробном руководстве объясняется, что такое шаровой кран, установленный на цапфе, как он работает, почему он превосходит традиционные плавающие шаровые краны в сложных условиях и какие факторы следует учитывать при его выборе. В статье также рассматриваются области применения, стандарты, материалы, техническое обслуживание и часто задаваемые вопросы в соответствии с принципами Google EEAT и профессиональными практиками в области промышленной арматуры.

Оглавление

• Что такое шаровой кран с цапфой?
• Как работает шаровой кран, установленный на цапфе?
• Почему шаровой кран, установленный на цапфе, более стабилен?
• Каковы ключевые структурные компоненты?
• В каких отраслях используются шаровые краны с цапфой?
• Чем он отличается от плавающих шаровых кранов?
• Какие материалы и стандарты обычно используются?
• Как правильно выбрать шаровой кран с цапфой?
• Часто задаваемые вопросы

Что такое шаровой кран с цапфой?

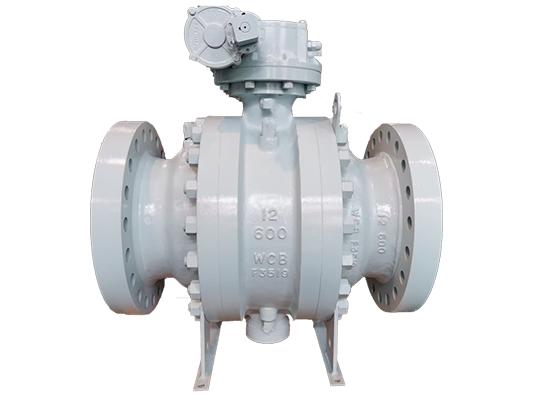

Шаровой кран, установленный на цапфе, представляет собой тип четвертьоборотного клапана, в котором шар механически закреплен цапфами (опорами вала) как сверху, так и снизу. В отличие от плавающих шаровых кранов, шар не движется под давлением. Вместо этого седла перемещаются по направлению к шару для обеспечения герметизации.

Такая конструкция значительно снижает трение между шаром и седлом, что делает шаровые краны с цапфой идеальными для трубопроводных систем высокого давления и большого диаметра. Они широко производятся профессиональными поставщиками клапанов, такими какЧжэцзянская компания Liangyi Valve Co., Ltd., гарантируя соответствие международным стандартам и долгосрочную эксплуатационную надежность.

Как работает шаровой кран, установленный на цапфе?

Принцип работы шарового крана, установленного на цапфе, основан на фиксированной шаровой конструкции в сочетании с подпружиненными или прижимными седлами. Когда клапан закрыт, давление в линии прижимает входное седло к шару, обеспечивая герметичное уплотнение. Выходное седло может быть подпружинено для поддержания герметичности даже при низком давлении.

• Шар фиксируется верхней и нижней цапфами.
• Седла клапанов перемещаются в осевом направлении, плотно прилегая к шару.
• Рабочий крутящий момент остается низким независимо от давления
• Часто доступна функция двойной блокировки и выпуска (DBB).

Этот механизм обеспечивает плавную работу, снижение износа и стабильные характеристики уплотнения в течение длительных циклов обслуживания.

Почему шаровой кран, установленный на цапфе, более стабилен?

Стабильность является одним из наиболее значительных преимуществ шаровых кранов, установленных на цапфе. Поскольку шар имеет механическую поддержку, он не смещается при колебаниях давления или температуры.

Ключевые преимущества стабильности включают в себя:

• Минимальная деформация под высоким давлением
• Снижение нагрузки на уплотнительные поверхности
• Увеличенный срок службы седла и шара.
• Надежная работа в критических ситуациях отключения.

Эти особенности делают шаровые краны, установленные на цапфе, особенно подходящими для систем, критически важных для безопасности, таких как магистральные трубопроводы и системы аварийного отключения.

Каковы ключевые структурные компоненты?

Шаровой кран, установленный на цапфе, состоит из нескольких прецизионных компонентов, которые работают вместе, обеспечивая производительность и долговечность.

В каких отраслях используются шаровые краны с цапфой?

Благодаря прочной конструкции и надежности уплотнения шаровые краны на цапфе широко используются во многих отраслях промышленности.

• Нефте- и газопроводы
• Нефтехимические и химические перерабатывающие заводы
• СПГ и криогенные системы
• Объекты электрогенерации
• Системы закачки воды и высокого давления

Многие из этих приложений требуют соответствия таким стандартам, как API 6D и ISO 17292, которым обычно следуют такие производители, как Чжэцзянская компания Liangyi Valve Co., Ltd.

Чем он отличается от плавающих шаровых кранов?

Понимание разницы между шаровыми кранами, установленными на цапфе, и плавающими шаровыми кранами помогает инженерам выбрать правильное решение.

Какие материалы и стандарты обычно используются?

Выбор материала зависит от рабочей среды, температуры и давления. Общие материалы включают в себя:

• Углеродистая сталь (WCB, A105)
• Нержавеющая сталь (CF8, CF8M)
• Легированная сталь для работы при высоких температурах

Шаровые краны, установленные на цапфе, обычно проектируются и испытываются в соответствии с признанными стандартами, такими как API 6D, API 608, ISO 14313 и ASME B16.34. Эти стандарты обеспечивают безопасность, взаимозаменяемость и долгосрочную надежность.

Дополнительные рекомендации по стандартам на клапаны см. в обзоре стандартов промышленных клапанов.

Как правильно выбрать шаровой кран с цапфой?

Выбор правильного клапана требует систематической оценки условий эксплуатации и требований к системе.

1. Определить диапазон давления и температуры
2. Определить характеристики СМИ
3. Подтвердите размер и тип подключения
4. Проверьте необходимые сертификаты и стандарты
5. Оценить потребности в автоматизации и срабатывании

Сотрудничество с опытным производителем, таким как Zhejiang Liangyi Valve Co., Ltd., помогает обеспечить правильный выбор, настройку и послепродажную поддержку.

Часто задаваемые вопросы

В чем основное преимущество шарового крана, установленного на цапфе?

Основным преимуществом является пониженный рабочий момент и повышенная стабильность уплотнения, особенно в трубопроводных системах высокого давления и большого диаметра.

Как обеспечивается герметичность шарового крана, установленного на цапфе?

Герметизация достигается за счет седла с усилителем давления или подпружиненного, которые перемещаются к неподвижному шару, обеспечивая герметичное закрытие при различном давлении.

Почему на нефте- и газопроводах предпочтительнее использовать шаровые краны с цапфой?

Они обеспечивают высокую надежность, возможность двойной блокировки и стравливания, а также стабильную работу на больших расстояниях передачи.

Какие стандарты применяются к шаровым кранам, установленным на цапфе?

Общие стандарты включают API 6D, ISO 14313, API 608 и ASME B16.34, в зависимости от требований применения.

Каков срок службы шарового крана, установленного на цапфе?

При правильном выборе материала и обслуживании эти клапаны могут надежно работать десятилетиями в сложных промышленных условиях.
