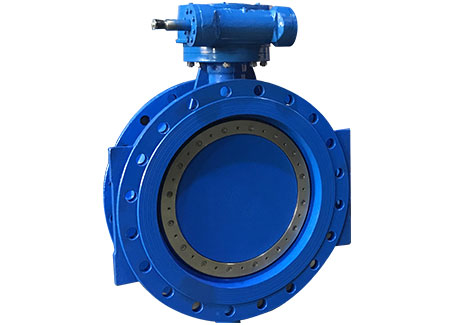

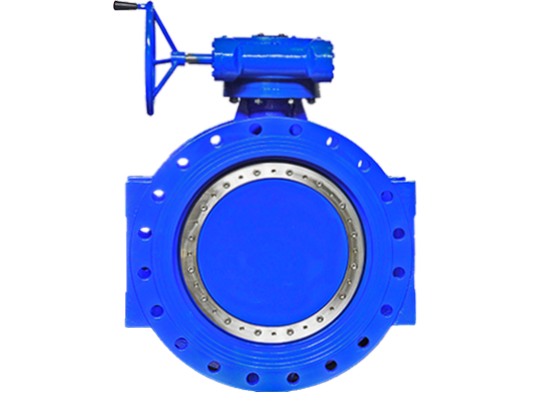

Двойной эксцентриковый упругий седельный клапан-бабочка

LYV® является ведущим поставщиком качественных поворотных дисковых затворов с двойным эксцентриком и упругим седлом в Китае. Это универсальный промышленный клапан с отличными характеристиками и широким применением. В этом промышленном двухэксцентриковом клапане-бабочке с упругим седлом используется конструкция штока клапана и дроссельной заслонки с двойным эксцентриком в сочетании с высокоэффективными эластичными седлами клапана, что обеспечивает баланс между легким открытием и закрытием, надежным уплотнением и длительным сроком службы. Высокоэффективный двухэксцентриковый поворотный поворотный клапан с упругим седлом. Это экономичный и эффективный выбор для управления городским водоснабжением, системами отопления, вентиляции и кондиционирования, а также промышленными трубопроводными системами.

Отправить запрос

Введение продукта

Основное преимущество двухэксцентрикового дискового затвора с упругим седлом LYV® заключается в его оригинальной конструкции с двойным смещением, которая обеспечивает исключительно хорошие характеристики с точки зрения простоты эксплуатации и длительного уплотнения. Этот фланцевый двухстворчатый клапан с упругим седлом с двойным смещением сводит к минимуму сопротивление открытию и закрытию клапана, что делает его легким и легким даже при частой эксплуатации или использовании на трубопроводах большого диаметра. Между тем, уникальное движение расцепления значительно снижает износ уплотнения и в сочетании с высокоэффективным эластичным седлом клапана обеспечивает долгосрочный надежный эффект уплотнения.

Технические характеристики

Диапазон размеров:

НПС 2 – 56 дюймов; Ду150-Ду1400

Номинальное давление:

150 фунтов; ПН6-ПН40

Температурный диапазон:

-40℃~125℃(зависит от конструкции и материал）

Концевые соединения:

Фланец

Материалы корпуса:

ГГГ40/ГГГ45; АСТМ А536 Гр.60-40-18/Гр.65-45-12; ASTM A216 ВКБ;

Материалы диска:

ГГ40/ГГГ45; АСТМ А536 Гр.60-40-18/Гр.65-45-12; ASTM A216 ВКБ; АСТМ А351 CF8/CF8M

Уплотнительный материал:

ЭПДМ; ВИТОН

Материалы сиденья:

Интеграл; 13Кр/304/316 наплавка.

Материалы стержня:

АСТМ А182 Ф6А; АСТМ А182 Ф304/Ф316/Ф304Л/Ф316Л; 17-4ФН;

Проектирование и производство Стандарт:

API 609

Стандарт очного общения:

ЭН558-1

Стандарт торцевого соединения:

АСМЭ Б16.4

Тестирование и проверка Стандарт:

API 598

Типичные сценарии применения

● Муниципальная система водоснабжения: широко используется в муниципальных сетях водоснабжения и водоотведения, особенно в качестве идеального выбора для водопроводных труб. Фланец с двойным смещением и упругим седлом-бабочкой в водопроводных трубах используется для сброса воды из водопроводных станций, распределения сети и региональной изоляции.

●Отопление, вентиляция и кондиционирование зданий: Применяется в системах циркуляции холодной и горячей воды, градирнях и кондиционерах внутри зданий, для регулирования расхода и отключения.

●Общие промышленные процессы: в таких отраслях, как энергетика, химическое машиностроение и пищевая промышленность, он используется для очистки оборотной воды, воды для пожаротушения, воздуха низкого давления и несильно агрессивных сред.

●Применение на трубопроводах большого диаметра: Широкий диапазон диаметров двухстворчатого поворотного затвора с упругим седлом DN150-DN1400 делает его особенно подходящим для магистральных водо- и газопроводов большого диаметра на различных заводах и в объектах инфраструктуры.

В чем особенность нашей двухэксцентриковой поворотной заслонки с упругим седлом?

■ Двойная эксцентриковая конструкция снижает силу трения открытия и закрытия примерно на две трети, что делает ручное управление удобным и значительно снижает стоимость конфигурации привода.

■ Используются эластичные седла клапанов из высококачественной резины (например, EPDM, NBR) или политетрафторэтилена (PTFE), обеспечивающие превосходные уплотняющие характеристики, низкое трение и износ, а также длительный общий срок службы клапана.

■ Отличная конструкция конструкции обеспечивает надежную двустороннюю герметизацию при нормальном рабочем давлении с минимальными ограничениями по направлению установки.

■ Пластина-бабочка спроектирована так, чтобы быть тонкой и тонкой. В полностью открытом состоянии он оказывает чрезвычайно низкое сопротивление потоку среды, что помогает снизить энергопотребление при работе системы.

■ По сравнению с задвижками того же диаметра, он имеет меньшую конструктивную длину и меньший вес, что позволяет экономить место для установки. Седло клапана обычно можно заменить онлайн, что делает обслуживание простым и удобным.
