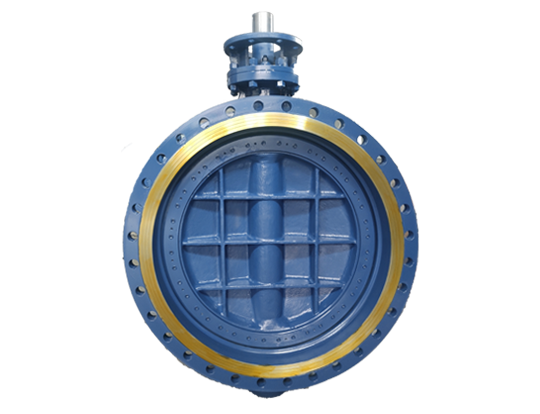

Дроссельный клапан с тройным смещением

LYV®️ является китайским производителем дроссельной заслонки с тройным эксцентриситетом. В этой промышленной дроссельной заслонке с тройным эксцентриситетом используется высококачественное многослойное уплотнительное кольцо из металла и графита, что позволяет использовать клапан в условиях высокого давления и высоких температур. Он обеспечивает надежное уплотнение и длительный срок службы в тяжелых условиях работы, что делает трехэксцентриковый дроссельный клапан предпочтительной альтернативой традиционным клапанам во многих промышленных системах.

Отправить запрос

Введение продукта

Дисковый затвор с тройным смещением LYV® — это промышленный клапан, который обеспечивает высокую производительность за счет смещения трех ключевых положений. Суть этого клапана заключается в том, что дроссельная заслонка может полностью отделиться от седла клапана мгновенно при открытии, что обеспечивает нулевое механическое трение на протяжении всего процесса открытия и закрытия. Такая конструкция не только делает эксплуатацию более удобной, имеет чрезвычайно низкий износ и значительно продлевает срок службы, но также позволяет использовать прочное металлическое жесткое уплотнение, надежно адаптироваться к условиям работы при высоких температурах и высоких давлениях и достигать превосходного двунаправленного эффекта уплотнения. Таким образом, этот высокопроизводительный дисковый затвор с тройным смещением особенно подходит для таких сложных сценариев, как нефтехимия, энергетика, а также крупные системы отопления, и является идеальным решением для обеспечения долгосрочной стабильной работы трубопроводов.

Дроссельный клапан с тройным смещением LYV®️ строго придерживается высоких стандартов производственных процессов и точно контролирует качество отливок, чтобы гарантировать, что его общие характеристики превосходят аналогичные продукты в отрасли. Этот трехфланцевый эксцентриковый дисковый затвор оснащен многослойными уплотнительными кольцами из высококачественного металла и графита, обеспечивающими надежную работу в условиях высокого давления и высоких температур. Мы предлагаем различные варианты уплотнений для различных условий работы, например, уплотнения из политетрафторэтилена или уплотнения «металл-металл». Кроме того, его уникальная конструктивная конструкция (опция) обеспечивает постоянную нулевую утечку при двунаправленном давлении, что известно как двунаправленный герметичный дроссельный клапан. Для получения более подробной информации, пожалуйста, не стесняйтесьсвязаться с намисейчас.

Технические характеристики

Диапазон размеров:

НПС 2”-88”; Ду50-Ду2200

Номинальное давление:

150-600 фунтов; ПН6-ПН64

Температурный диапазон:

-69℃~825℃(зависит от конструкции и материал）

Концевые соединения:

Фланец; Сварной шов; вафля; Луг-вафля

Материалы корпуса:

ASTM A216 ВКБ/ВКК; АСТМ А352 ДЦБ/LCC; АСТМ А351 CF8/CF8M/CF3/CF3M; АСТМ А890 4А/5А/6А;

Материалы диска:

ASTM A216 ВКБ/ВКК; АСТМ А352 ДЦБ/LCC; АСТМ А351 CF8/CF8M/CF3/CF3M; АСТМ А890 4А/5А/6А;

Уплотнительный материал:

420/304/316+Графит; ПТФЭ; 304+СТЛ; 316+СТЛ

Материалы сиденья:

Интеграл; 304/316/СТЛ наплавка.

Материалы стержня:

АСТМ А182 Ф6А; АСТМ А182 Ф304/Ф316/Ф304Л/Ф316Л; 17-4ФН;

Проектирование и производство Стандарт:

API 609

Стандарт очного общения:

ЭН558-1

Стандарт торцевого соединения:

АСМЭ Б16.4

Тестирование и проверка Стандарт:

API 598

Функции

■ Нулевая утечка

■ Многослойное уплотнение

■ Диск с тройным эксцентриком.

■ Двунаправленный (дополнительно)

■ Конструкция штока с защитой от выброса

Доступно соединение "металл-металл"

■ Большой диаметр

Что такое дроссельная заслонка с тройным смещением?

Дроссельный затвор с тройным эксцентриситетом получил свое название от трех эксцентриситетов конструкции уплотнения. В отличие от традиционных поворотных затворов, которые имеют только простой вращающийся диск для закрытия. Дроссельная заслонка с тройным смещением включала три эксцентриситета для линейного закрытия клапана до полного закрытия. Разница между дроссельной заслонкой с центральной линией и дроссельной заслонкой с тройным эксцентриситетом заключается в методе обеспечения уплотнения. Дроссельный клапан с центральной линией обеспечивает уплотнение за счет сжатия уплотнительных поверхностей, а дроссельный клапан с тройным смещением обеспечивает уплотнение за счет контакта между поверхностями. Это то, что мы называем разницей между линейным запечатыванием и лицевым запечатыванием. Таким образом, срок службы дроссельной заслонки с тройным смещением будет лучше, чем у традиционной концентрической дроссельной заслонки.

Как выбрать между дроссельной заслонкой с двойным эксцентриситетом и дроссельной заслонкой с тройным эксцентриситетом в соответствии с вашими потребностями?

●Выберите дроссельную заслонку с двойным смещением.

Если ваши рабочие условия соответствуют нормальной температуре, среднему давлению и не вызывают сильной коррозии (например, городское водоснабжение, циркуляционная вода, системы вентиляции), и вы стремитесь к хорошей герметизации и экономичности, это надежный и экономически эффективный выбор.

●Выберите дроссельную заслонку с тройным смещением.

Когда ваши рабочие условия связаны с высокими температурами, высоким давлением, агрессивными средами (такими как пар, нефть и газ, химические материалы) или требуют абсолютного отсутствия утечек, длительного срока службы и отсутствия технического обслуживания, трехэксцентриковый дроссельный клапан является более профессиональным и надежным выбором, а его общая стоимость владения более выгодна в тяжелых условиях работы.

Почему стоит выбрать клапаны LYV®️:

Мы производим дроссельные заслонки с тройным эксцентриситетом уже более 30 лет. Мастерская занимает площадь 13000 квадратных метров и располагает более чем 50 современными станками с ЧПУ. Наши инженеры и производственная команда позаботятся о том, чтобы ваш заказ был доставлен качественно и в кратчайшие сроки. Мы также заботимся о доставке клапанов. Клапаны будут обернуты пузырьковыми пакетами или бумагой, чтобы не повредить краску. Мы также закрепили клапан фанерной палкой после того, как поместили клапан в коробку. Фанерный корпус будет окрашен необходимой маркировкой, чтобы гарантировать, что клапан не будет поврежден во время транспортировки.
